로봇 보조 CNC 벤딩 머신

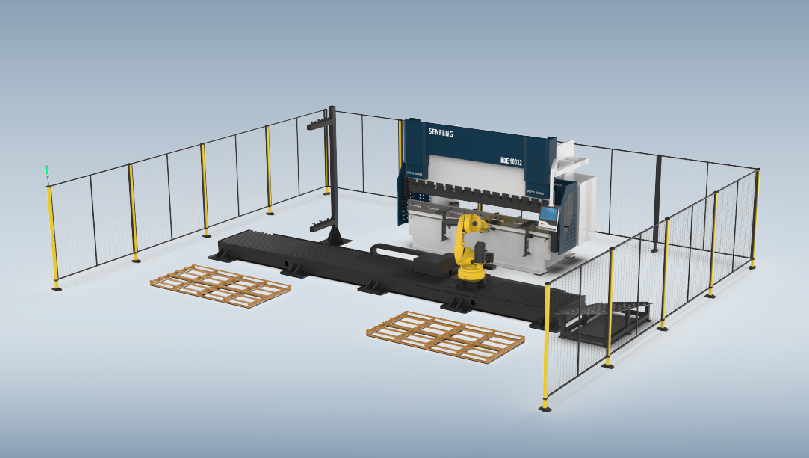

로봇 보조 CNC 벤딩 머신이란?

유럽 디자인 기술에 맞춰 이 모델은 산업용 로봇을 핵심 실행 단위로 간주하여 고도로 자동화된 장비 세트의 형태를 갖도록 특별히 설계되었습니다.전체 공정의 작업 기계화와 수동 개입이 거의 없기 때문에 공작물 간의 높은 수준의 일관성이 가능하고 일괄 생산 중에 24시간 내내 작업할 수 있습니다.

더 알아보기

최대 굽힘력 1000KN

최대 굽힘 속도 10mm/s

굽힘 길이 3200mm

기술적인 매개변수

﹀

모델		BDE 10032
최대 굽힘력		1000KN
굽힘길이(A)		3200mm
측면 랙 간격(B)		2600mm
목 깊이(E)		400mm
최대 실린더 스트로크		200mm
테이블과 상부 빔 사이의 거리(D)		480mm
속도		속도를 내리십시오: 180mm/s 작동 속도: 0-10mm/s 복귀 속도: 160mm/s
주 모터 동력		7.5kW
치수(LWH)		370015952650mm
무게		6600KG
굽힘 두께(참고: 굽힘 길이 3000mm로 계산)		≤ 3mm 탄소강 ≤ 2mm 스테인리스강 ≤4.5mm 알루미늄
로봇 ER80	최대 작업 반경	2565mm
	최대 하중	80KG
	반복 위치 정확도	±0.2mm
	보호 수준	IP65
	이동의 자유	6
	힘	11.5kW

로봇 보조 CNC 벤딩 머신의 하이라이트
﹀

손을 자유롭게 하세요

산업용 로봇은 시트 굽힘, 로드 및 언로드를 지원하고 시트의 실시간 위치를 조정하며 시트를 뒤집습니다.내장된 추종 모션 모델과 추적 알고리즘 덕분에 로봇은 뛰어난 추종 효과를 제공하며 벤딩 머신과 함께 신속하고 협조적인 제어가 가능합니다.

● 최대 작업 반경: 2565mm
● 최대 하중: 80kg
● 자유도(DOF): 6

굽힘 정밀도가 우수함

처짐 보상 시스템은 제어 시스템이 필요한 보상을 계산한 후 쐐기 블록을 동원한 후 구부러지거나 뒤틀린 상부 및 하부 빔에 대한 역할을 수행하므로 벤딩 시트 간의 차이가 최소화됩니다.

●기계적 보상
● 다중 그룹 쐐기 블록
● 다양한 보상 포인트
● 보상데드존 없음

견고하고 내구성이 있음

프레임 벽판에 장착된 고유한 C자형 프레임과 자동 균형 장치는 수직 플레이트의 왜곡을 방지하고 격자 눈금자 위치 피드백 오류를 낮춰 완성된 기계가 더 오래 작동할 수 있습니다.

●수직판을 뒤틀림으로부터 보호
●고강도 본체
●내마모성 상부 및 하부 절곡 공구

다른 거인과 협력

독일 REXROTH 유압 시스템은 정확한 폐쇄 루프 제어를 위해 정밀 위치 피드백 센서와 결합됩니다.유압모터와 펌프가 정지한 상태에서도 고부하 상태를 유지하여 압력손실과 발열량을 감소시킵니다.

●12ms 고주파 응답, 간단한 시운전
● 크기가 작고, 무게가 가벼우며, 응답속도가 빠릅니다.
● 무단계 동력 조절
● 빈번한 시작과 즉시 중지

모든 것을 통제하세요

DELEM CNC 시스템은 전 세계적으로 널리 사용되는 시스템 중 하나로 벤딩을 위한 시스템입니다.오랜 시간의 테스트를 거쳐 항상 다른 제품보다 훨씬 더 나은 성능을 발휘합니다.

●고해상도 및 트루 컬러를 갖춘 10.1인치 TFT 터치 스크린
●2D 그래픽 프로그래밍
●5축 연동으로 고정밀도 보장
● 굽힘압력 자동계산
●충돌 가능성 자동 감지

적용산업
﹀

로봇 보조 CNC 벤딩 머신은 항공 우주, 자동차 제조,

철도기관차, 판넬가공, 전기캐비닛, 분전함, 커튼월, 천정, 제철소,

엘리베이터, 가정 장식, 상업용 주방 용품 등
