CNC 벤딩 머신

CNC 벤딩 머신이란 무엇입니까?

SENFENG BDE 시리즈는 판금 굽힘 공정에서 간단하고 안전한 작업을 달성하는 데 도움을 줄 수 있습니다.전기 유압식 하이브리드 CNC 벤딩 머신은 더 높은 정확도와 더 빠른 응답 속도로 생산 요구 사항을 신속하게 충족합니다.

더 알아보기

기술적인 매개변수

﹀

모델	BDE10032
최대 굽힘력	1000KN
굽힘길이(A)	3200mm
측면 랙 간격(B)	2600mm
목 깊이(E)	400mm
최대 실린더 스트로크	200mm
테이블과 상부 빔 사이의 거리(D)	480mm
속도	속도를 내리십시오: 180mm/s 작동 속도: 0-10mm/s 복귀 속도: 120mm/s
주 모터 동력	7.5kW
치수(LWH)	360019502650mm
무게	6300KG
굽힘 두께(참고: 굽힘 길이 3000mm로 계산)	≤ 3mm 탄소강 ≤ 2mm 스테인리스강 ≤5mm 알루미늄

SENFENG BDE 시리즈의 하이라이트

﹀

열 간격(B)

CNC 프레스 브레이크의 최고의 성능, 효율성 및 정밀도를 보장하려면 가장 적합한 컬럼 간격이 중요합니다.굽힘 강도와 굽힘 정확도를 최적화하기 위해 SENFENG R&D 팀은 다양한 모델에 가장 적합한 측면 랙 간격을 설계했습니다.
기계식 크라우닝(V축)

기계식 크라우닝은 공작물 굽힘 중 하중 힘을 기준으로 상부 및 하부 빔에 필요한 보정량을 계산하여 처짐 변형을 효과적으로 보정하여 굽힘 정확도를 향상시킬 수 있습니다.
4 백 게이지 핑거

4개의 후면 핑거로 구성된 SENFENG 고유의 디자인은 더욱 편리하고 유연하여 불필요한 수동 작업을 효과적으로 줄입니다.굽힘 각도와 굽힘 위치의 높은 정밀도와 일관성을 보장하기 위해 공작물을 올바른 위치에 배치하는 데 도움이 될 수 있습니다.
독일 REXROTH 유압 시스템

독일 REXROTH 유압 시스템은 고주파수 응답(12ms)을 가지며 디버깅이 쉽습니다.유압 동력을 정확하고 효율적으로 제어하여 기계 및 장비의 원활하고 정확한 작동을 보장하도록 설계되었습니다.
다양한 CNC 축은 다양한 CNC 시스템에 해당합니다.

다양한 굽힘 가공 요구 사항에 따라 SENFENG은 다양한 CNC 축과 해당 CNC 시스템을 맞춤화하여 보다 정확한 굽힘을 달성할 수 있습니다.
4+V축 CNC 벤딩 머신은 4개의 기본 축(X, Y1, Y2, R)과 추가 축(V, CNC 크라우닝)을 제어하여 공작물을 정확하게 벤딩하고 위치를 지정할 수 있습니다.동시에 6+V/8+V 축은 선택 사항입니다.

표준 DELEM-DA53T 시스템, ESA/CYB 시스템은 선택 사항입니다.
DSP 레이저 안전 보호 장치(옵션)

DSP 레이저 안전 보호 장치는 절곡기 작업자의 개인 안전을 완벽하게 보호하고 공작 기계 슬라이더의 빠른 움직임으로 인한 위험을 방지합니다.

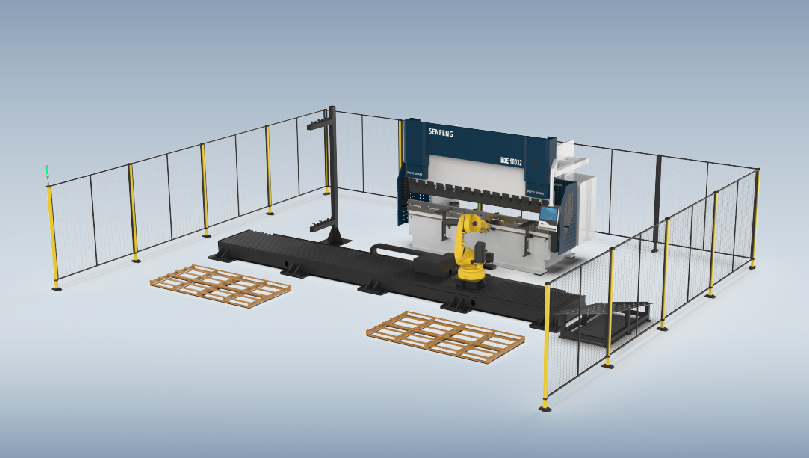

로봇 공급 셀(옵션)

SENFENG CNC 벤딩 머신은 로봇과 함께 사용하여 자동 공급을 실현할 수 있어 노동 의존도를 크게 줄이고 제품 일관성과 생산 효율성을 향상시킵니다.

굽힘 재료

CNC 벤딩 머신은 스테인레스 스틸, 탄소강, 아연 도금 시트를 구부리는 데 사용할 수 있습니다.

플루오로알루미늄 아연 시트, 구리, 알루미늄

﹀
